15A House | 15Aの家

This project involves the renovation of a wooden house approximately 50 years old. The design was developed with the aim of creating a living space where a family of four can live comfortably while limiting the contracted electrical capacity to 15 amperes (15A).

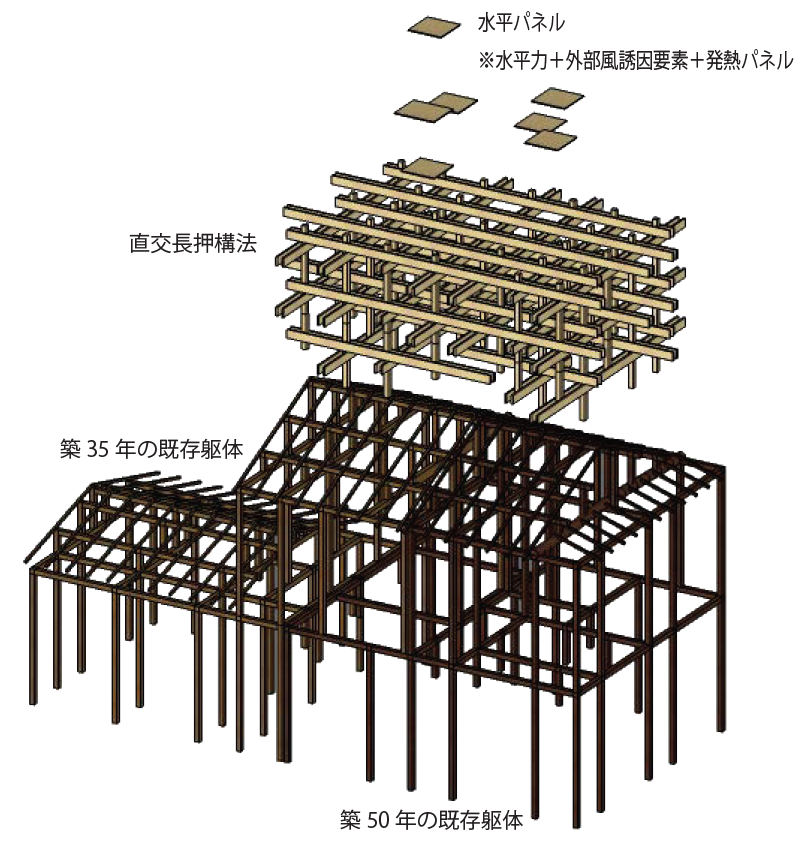

For seismic retrofitting, structural plywood panels and steel braces were installed along the building’s perimeter on both the first and second floors. Additionally, most of the second-floor slab and first-floor columns were removed, and a three-dimensional timber lattice frame was inserted into the remaining open atrium space. This lattice frame not only supports the roof but also transfers horizontal forces to the perimeter structural elements.
The lattice structure consists of semi-rigid timber moment frames capable of resisting horizontal forces on their own. At key points within the lattice, horizontal panels made of structural plywood are nailed in place. These panels serve a dual function: transferring seismic and wind-induced stresses within the lattice to the surrounding shear walls, and controlling airflow within the building’s interior.

Architectural Design: Jun Nakagawa
Structural Design: Takuo Nagai
Program: House
Planning Year: 2011-2013 (Unbuilt)

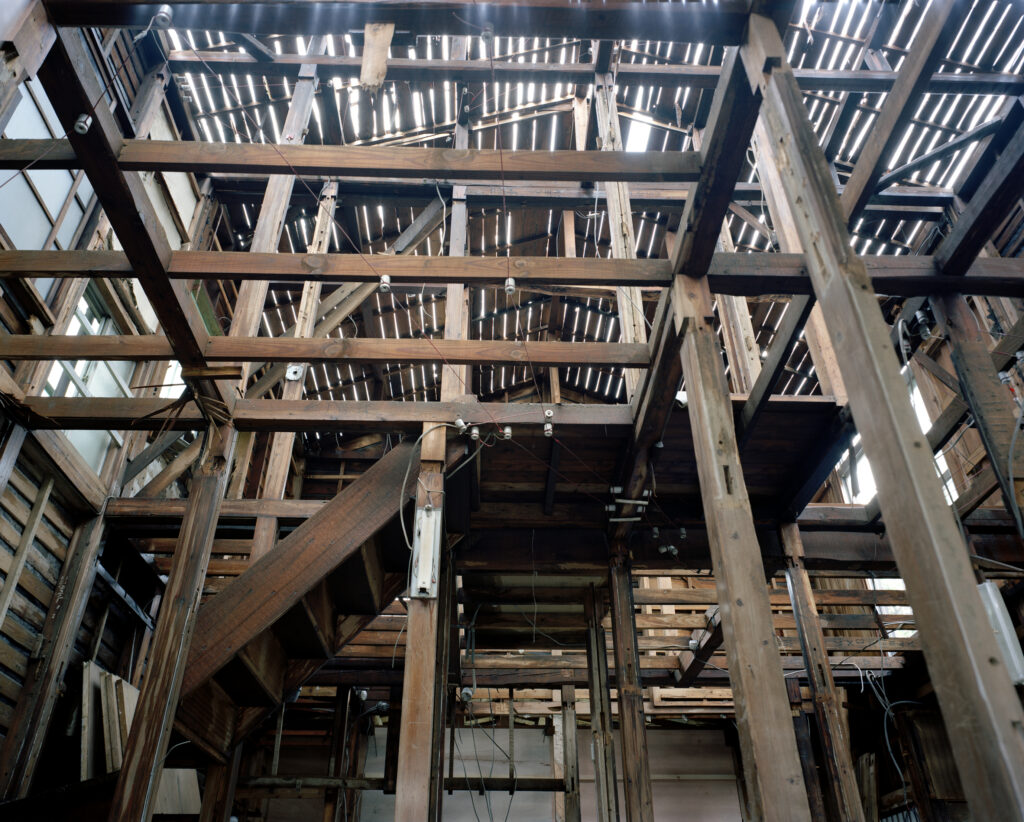

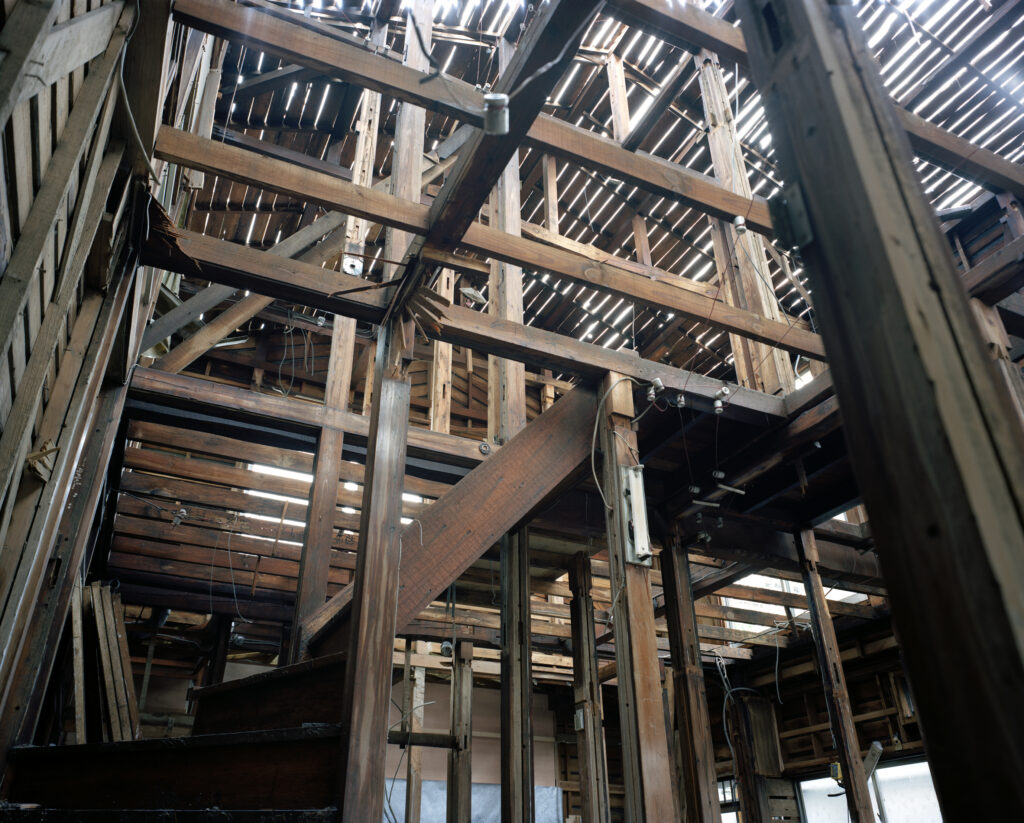

Photo (c) Takeshi Yamagishi

築約50年の木造民家のリノベーションの計画。4人家族が契約電力を15Aに抑えても不自由なく生活できる住空間を目標としてデザインされた。
建物外周は改修前の1階・2階ともに鉄筋ブレースと構造用合板釘打ちにより耐震補強を行う。また，2階の床と1階の柱のほとんどを撤去し，残された吹抜けの空間に立体格子を挿入する。この立体格子が屋根を支持するとともに水平力を外周に伝達する。この立体格子は半剛接の木造ラーメンのフレームであり，それ自身が水平力に対しても抵抗する機能を持つ。また，立体格子の要所に構造用合板を釘打ちした水平パネルが配置されており，立体格子に生じる地震力や風圧力による応力を外周の耐震壁まで伝達させる役割を持つと同時に，建物内部の風の流れを制御する役割を持っている。

意匠設計：中川純
構造設計：永井拓生
用途：住宅
計画年：2011-2013年（未完成）

写真：(c) Takeshi Yamagishi
